Filtr Antenowy LTE 420-450 MHz DVB-T2

Filtr pasmowo-zaporowy LTE 420-450 MHz Davbol TV

💡 Przeznaczenie i funkcja urządzenia

Filtr antenowy Davbol TV służy do eliminacji zakłóceń w instalacjach odbiorczych telewizji naziemnej DVB-T2. Jego głównym zadaniem jest wycięcie pasma częstotliwości 420-450 MHz, w którym operują systemy łączności bezprzewodowej oraz transmisji danych (LTE), mogące powodować przesterowanie głowic w tunerach i telewizorach.

🔎 Charakterystyka techniczna

Urządzenie zostało zaprojektowane jako pasywny element toru antenowego. Dzięki precyzyjnemu zestrojeniu obwodów, filtr zapewnia wysoką separację pasma zaporowego przy zachowaniu minimalnych strat w pasmach użytecznych (VHF i UHF).

Filtr ZZ-ZF420-1 powoduje Tłumienie tylko pasma LTE bez wpływu na pasmo TV Radio FM DAB+ UHF VHF.

Każde przecięcie kabla antenowego i zastosowanie złączek (wtyk / gniazdo) powoduje obniżenie sygnału wysokiej częstotliwości. Zwykle bez znaczącego wpływu na odbiór. Można średnio licząc Jedno dodatkowe połączenie do minus 1dB.

Użycie dodatkowego akcesoria - takiego jak np. Filtr LTE to też dodatkowe obniżenie siły sygnału rzędu 1dB, ale przy Sile sygnału 60-80dB jest to pomijalna wartość.

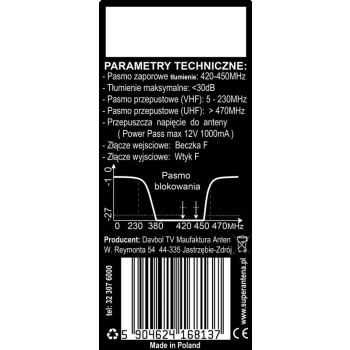

🔧 Kluczowe parametry:

• Pasmo zaporowe: 420 MHz – 450 MHz
• Tłumienie w paśmie zaporowym: ≥ 30 dB
• Pasmo przepustowe VHF: 5 – 230 MHz
• Pasmo przepustowe UHF: > 470 MHz
• Typ złączy: Gniazdo F / Wtyk F (standard 75 Ohm)

Funkcja Power Pass (Przejście napięcia)

Filtr posiada zintegrowany układ DC Pass, który umożliwia przesyłanie napięcia stałego (maksymalnie 12V / 1000mA) z zasilacza lub tunera bezpośrednio do przedwzmacniacza zamontowanego w puszce anteny. Eliminuje to konieczność stosowania dodatkowych zwrotnic zasilania przy montażu filtra.

⚠️ Konstrukcja i montaż

Filtr zamknięty jest w szczelnej, metalowej obudowie, która pełni rolę ekranu ochronnego, zabezpieczając sygnał przed zewnętrznym polem elektromagnetycznym.

Schemat instalacji:

1. Montaż bezpośredni: Filtr można wkręcić bezpośrednio w gniazdo wejściowe (ANT IN) w telewizorze lub dekoderze.

2. Montaż szeregowy: Urządzenie może być umieszczone w dowolnym punkcie linii kabla koncentrycznego (np. przy rozgałęźniku lub wzmacniaczu).

3. Kierunkowość: Konstrukcja gniazdo-wtyk ułatwia szybką aplikację bez potrzeby zarabiania nowych złączy na kablu.

📊 Zastosowanie w standardzie DVB-T2

Wprowadzenie standardu DVB-T2 HEVC zwiększyło wrażliwość odbiorników na zakłócenia impulsowe i interferencje z pasm sąsiednich. Zastosowanie filtra Davbol TV jest zalecane w lokalizacjach o dużym zagęszczeniu nadajników bazowych telefonii komórkowej oraz w sytuacjach, gdy poziom błędów (BER) sygnału TV wzrasta mimo poprawnej siły sygnału.

Filtr stosuje się tylko w przypadku bliskiej lokalizacji nadajnika LTE na częstotliwości 420 lub 450 MHz. Według naszych obserwacji blisko to znaczy do 2km lub bezwzględnie jeśli nadajnik LTE jest w tym samym kierunku co nadajnik telewizji dvb-t2 a antena ma wzmacniacz sygnału.

Gdzie są takie nadajniki  BTS LTE 420 450 to można sprawdzić pod tym adresem:
https://btsearch.pl/#map=7.94/50.973429/18.399761~b420,450~fhu


🎯 Produkcja filtrów LTE 420 i LTE 450 MHz

Producent: Davbol TV, Jastrzębie-Zdrój, Polska. Zgodność: Produkt spełnia normy CE oraz wymogi dotyczące utylizacji sprzętu elektronicznego (WEEE).



❓ Najczęściej zadawane pytania (FAQ)

1. Do czego służy filtr LTE 420–450 MHz?

Filtr blokuje zakłócenia LTE w paśmie 420–450 MHz, poprawiając stabilność i jakość odbioru telewizji DVB-T2.

2. Czy poprawi jakość mojego sygnału TV?

Tak — jeśli problem wynika z zakłóceń LTE w tym zakresie, filtr może znacząco zmniejszyć zacinanie obrazu, pikselizację i zanik sygnału.

3. Czy działa z DVB-T2?

Tak, filtr jest w pełni kompatybilny z systemami DVB-T i DVB-T2.

4. Czy wymaga zasilania?

Nie. Jest to urządzenie pasywne, nie wymaga żadnego zasilania.

5. Gdzie należy zamontować filtr?

Najlepiej:

• przede wszystkim w bliskiej lokalizacji takich nadajników
• przed wzmacniaczem sygnału, za wzmacniaczem
• w linii kabla antenowego w dowolnym miejscu

6. Czy można go stosować na zewnątrz?

Tak, filtr nadaje się do instalacji wewnętrznych i zewnętrznych.

7. Czy filtr blokuje kanały telewizyjne?

Nie. Filtr tłumi wyłącznie zakłócenia LTE w paśmie 420–450 MHz i nie wpływa na odbiór kanałów DVB-T2 VHF UHF Rado FM DAB+

8. Czy można go używać ze wzmacniaczem antenowym?

Tak, filtr ten przepuszcza napięcie Power Pass i będzie dobrze współpracować ze wzmacniaczem

9. Jakie problemy rozwiązuje filtr?

Pomaga wyeliminować:

• zacinanie obrazu
• pikselizację
• zanik sygnału
• brak niektórych kanałów

10. Czy instalacja jest trudna?

Nie — montaż jest bardzo prosty. Wystarczy wpiąć filtr w kabel antenowy z zachowaniem odpowiedniego kierunku montażu. Nie wymaga konfiguracji.
